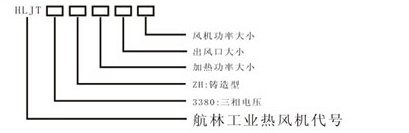

型號說明

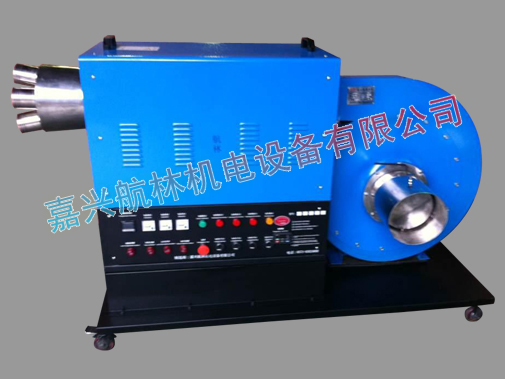

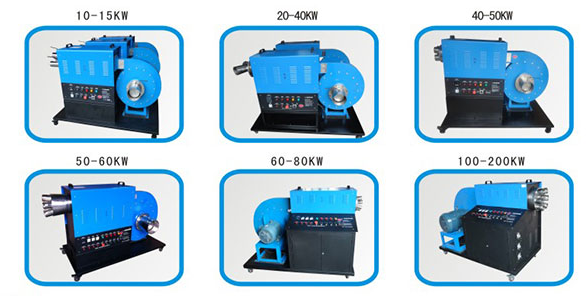

風機產品圖



概述

航林鑄造砂型烘干熱風機是我司在現代工業發展追求功效環保，不斷總結經驗的基礎上，自行研制開發的一款高性價比的專用于鑄造砂型模具鑄造前進行砂型內部烘干的電熱產品，使用溫度350℃，替代傳統的砂型采用燒柴/煤且須將整個砂型移動到大型烘干室的做法，節省人力、空間、也可按客戶要求定做。
鑄件重量為熱風機允許干燥的澆鑄鑄件的質量，適用于石英砂、熔模、金屬型、壓力樹脂砂、粘土砂、水玻璃砂、消失模、離心、連續鑄造加熱等工藝的需要。

特點

●高壓離心風機；
●熱交換率高，風量、風壓損失小；
●采用非磁性純2080鎳絡絲，鋼筋純潔，不消耗空氣中的氧氣，符合環保；
●多重安全保護裝置，安全可靠，可長時間工作；
●采用PID/SSR控制，溫度自動恒溫調節功能，溫度精準控制達±0.5℃，溫度、風量、風壓可任意調節；
●出風口溫度常溫至350℃（小風量時），進風溫度常溫；
●節省了對鑄型外表及砂箱等不需要加熱部分烘干時的熱量，同時也節省了砂型、規芯的烘干時間；
●熱風爐以一定的壓力從型腔內向外加熱，即既能加快烘干速度，又能使型腔內各種砂型內各部分砂芯及部分填砂、密封坭、石棉繩等充分干燥，保持一定的熱量，使型砂芯初期暢通，有利于澆鑄排氣；
●由于熱功當量風是一般連續流動的熱氣流，因而型腔內各處受熱面十分均勻，溫差小，砂型及坭芯不會變形和產生裂紋，使鑄件澆件成型的質量得到；
●熱風爐在正常運行時可實行自動控制，整個加熱過程由低溫到高溫循序漸進，并且可按澆鑄工藝要求控制型腔內適宜溫度，確保澆鑄質量；
●熱風爐使用方法操練簡單，隨意吊運移動不占生產場地，在烘烤時，對工作環境無污染，鑄型型腔內無殘留物，減輕了工人的勞動強度。

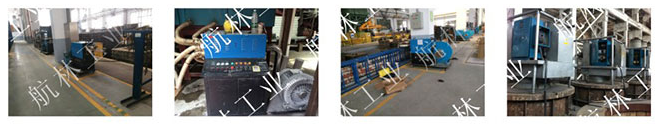

現場實例圖

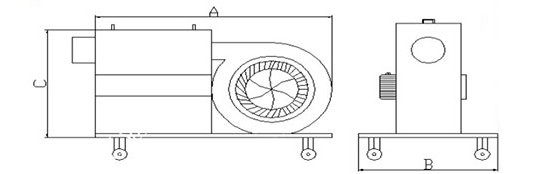

尺寸圖



參數

鑄型熱風干燥機	出風口徑	電源	加熱功率	風機功率	風量	風壓	溫度	鑄件重量	外形尺寸
HLJT-3380-ZH-M	φmm	V	Kw	Kw	m3/h	Pa	℃	T	a*b*cmm
HLJT-3380-ZH-10A	76	380	10	0.75	1200	1250	350	0.05	900*400*620
HLJT-3380-ZH-20A	76*2	380	20	1.1	1400	2180	350	0.2	1000*700*650
HLJT-3380-ZH-30A	76*3	380	30	1.5	1530	2400	350	2	1000*750*800
HLJT-3380-ZH-40A	76*3	380	40	3	1700	3507	350	8	1000*750*800
HLJT-3380-ZH-50A	76*4	380	50	4	2062	4603	350	12	1500*700*1070
HLJT-3380-ZH-60A	89*3	380	60	4	2062	4603	350	18.5	1500*750*1070
HLJT-3380-ZH-80A	89*4	380	80	7.5	3166	5697	350	25	1600*800*1350
HLJT-3380-ZH-100A	108*4	380	100	11	3488	7182	350	35	1700*860*1400
HLJT-3380-ZH-150A	133*4	380	150	18.5	4901	9149	350	42	1800*900*1500
HLJT-3380-ZH-200A	200*4	380	200	30	6978	8857	350	56	2300*1200*1500

備注：產品不斷改良，當參數與外觀發生變化時，均已實樣為準，可定制不同風量、風壓的熱風機，標準電源為三相380V，特殊電壓需說明
